针对HPC芯片封装技术，台积电已在2019年6月于日本VLSI技术及电路研讨会(2019 Symposia on VLSI Technology & Circuits)中，提出新型态SoIC(System on Integrated Chips)之3D封装技术论文；透过微缩凸块(Bumping)密度，提升CPU/GPU处理器与存储器间整体运算速度。
整体而言，期望借由SoIC封装技术持续延伸，并作为台积电于InFO(Integrated Fan-out)、CoWoS(Chip on Wafer on Substrate)后端先进封装之全新解决方案。
运用垂直叠合与微缩体积方法，3D封装成功提升HPC工作效率
因为半导体发展技术的突破、元件尺寸逐渐微缩之际，驱使HPC芯片封装发展必须考量封装所需之体积与芯片效能的提升，所以对HPC芯片封装技术的将来发展趋势，除了现有的扇出型晶圆级封装(FOWLP)与2.5D封装外，将朝向技术难度更高的3D封装技术为开发目标。

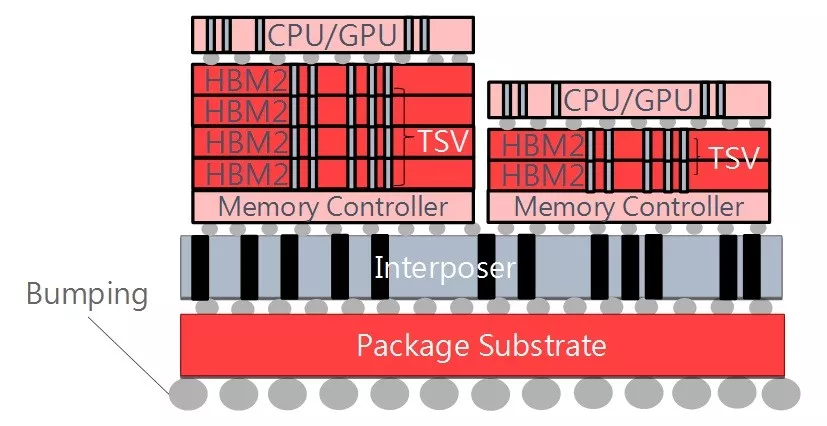

▲HPC之3D IC封装概念图（Source：拓墣产业研究院整理，2019.8）
所谓的3D封装技术，主要为求再次提升AI之HPC芯片的运算速度及能力，试图将HBM高频宽存储器与CPU/GPU/FPGA/NPU处理器彼此整合，并藉由高端TSV(硅穿孔)技术，同时将两者垂直叠合于一起，减小彼此的传输路径、加速处理与运算速度，提高整体HPC芯片的工作效率。
台积电与Intel积极推出3D封装，将引领代工封测厂一并跟进
依现行3D封装技术，因为必须垂直叠合HPC芯片内的处理器及存储器，所以就开发成本而言，比其他两者封装技术(FOWLP、2.5D封装)高出许多，制程难度上也更复杂、成品良率较低。

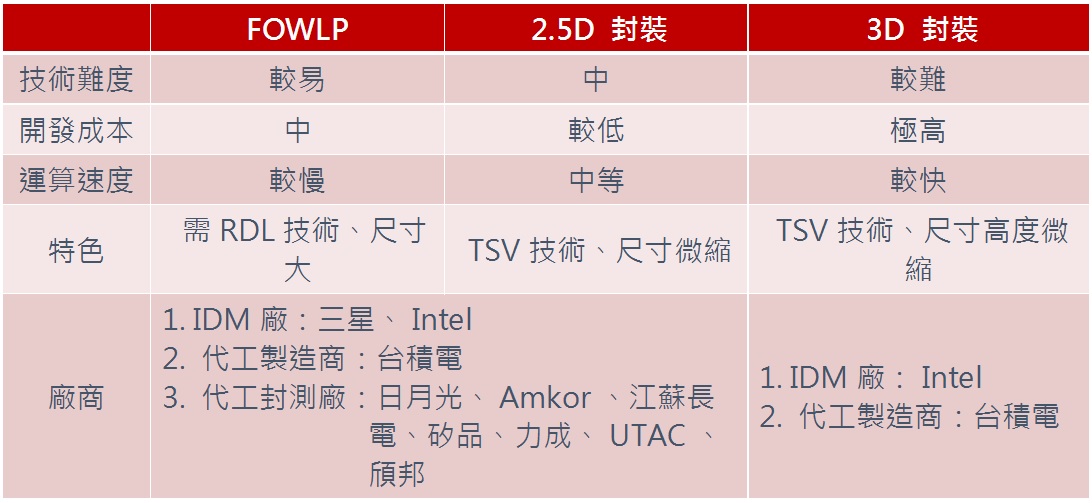

▲HPC封装趋势发展比较表（Source：拓墣产业研究院整理，2019.8）
目前3D封装技术已对外公告的最新成果，现阶段除了半导体代工制造龙头台积电最积极，已宣布预计于2020年导入量产SoIC和WoW(Wafer on Wafer)等3D封装技术外，另有IDM厂商Intel也提出Foveros之3D封装概念，将于2019下半年迎战后续处理器与HPC芯片之封装市场。
因为半导体代工制造商与IDM厂陆续针对3D封装技术投入研发资源，也将引领另一波3D封测技术风潮，相信代工封测厂(如日月光、Amkor等)也将加紧脚步，跟上此波3D封装技术的发展趋势。
